ACCOUPLEMENT ENTRE POMPE ET MOTEUR ÉLECTRIQUE – ND108D+R103+ND108Q35

Description

Référence : ND108D+R103+ND108Q35

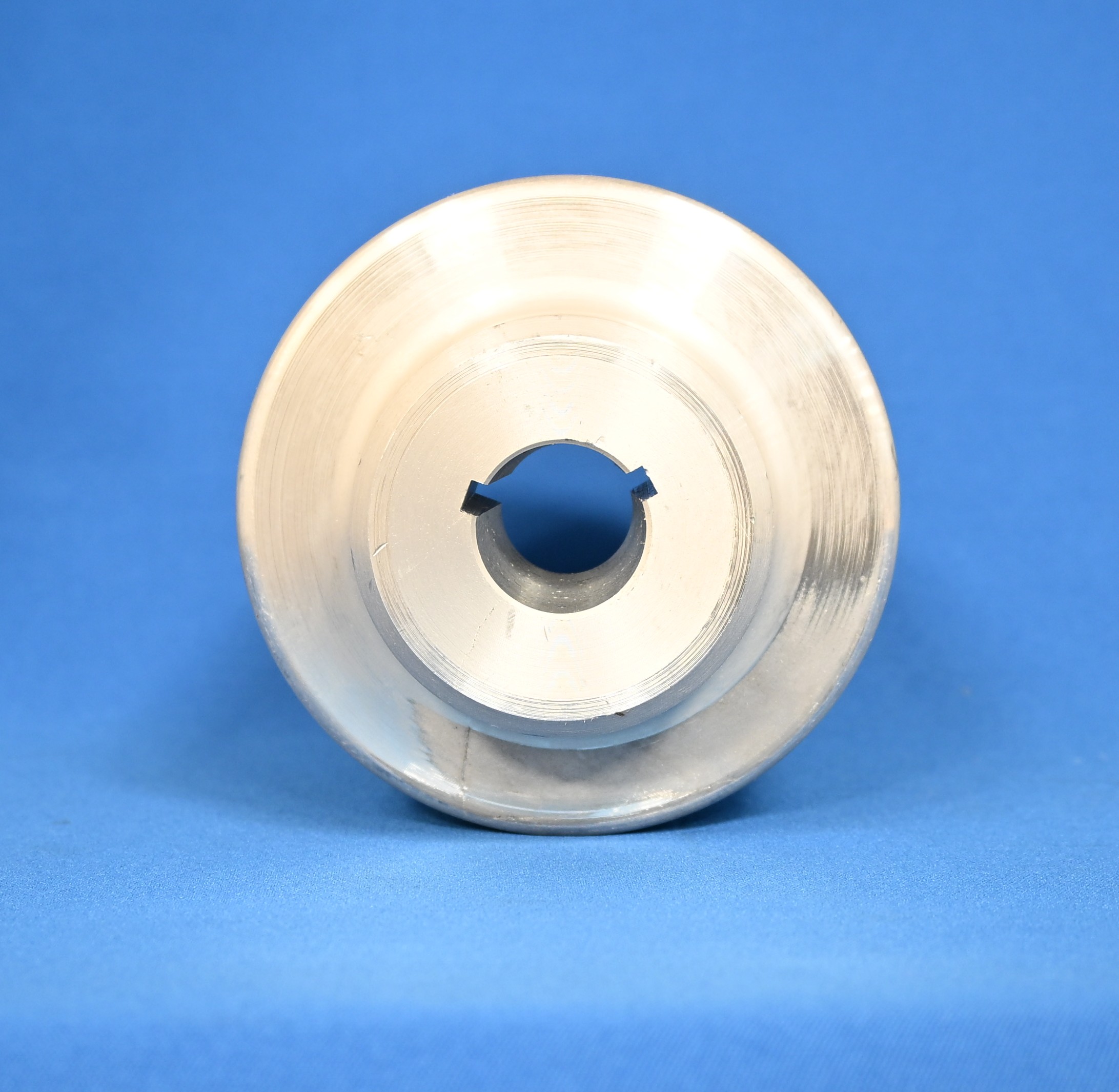

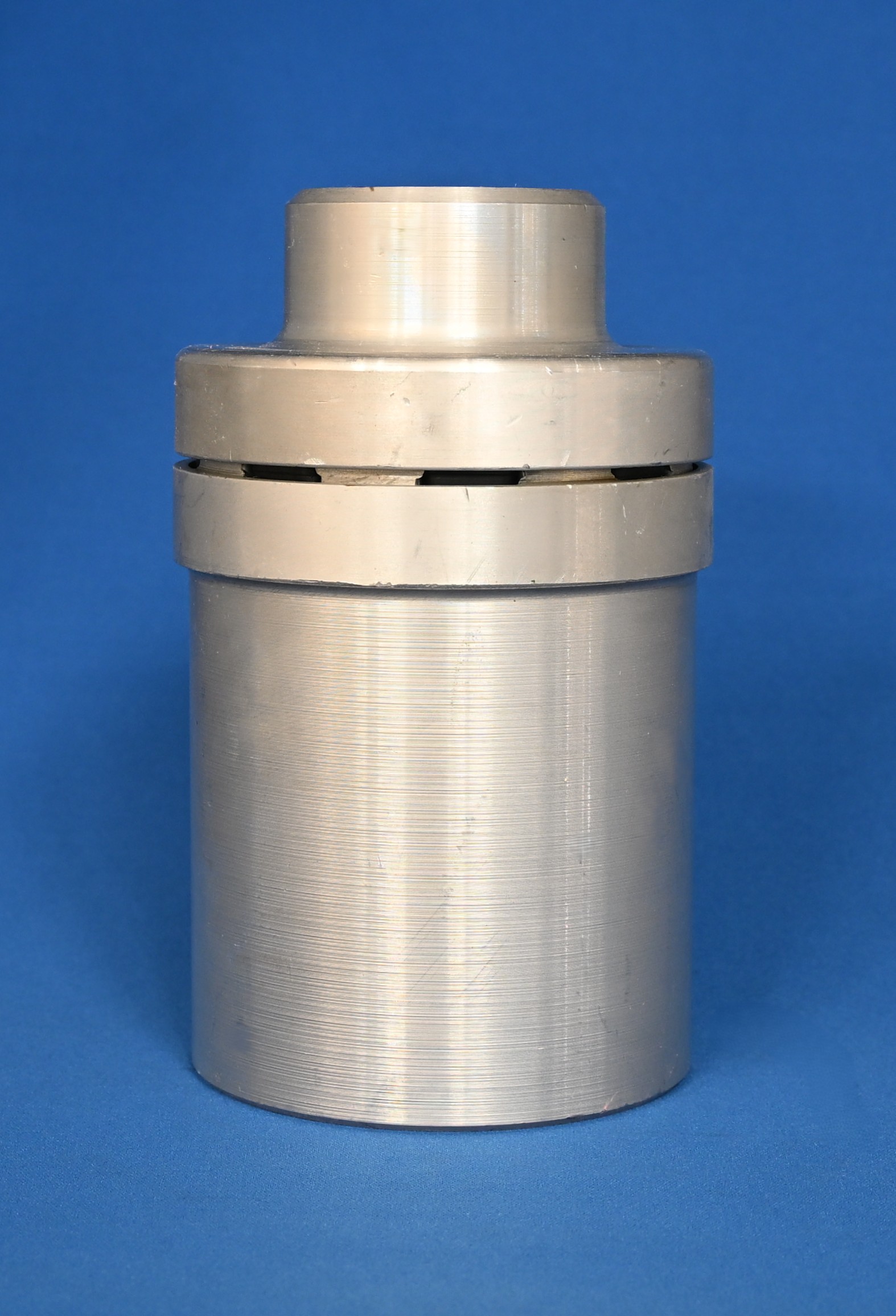

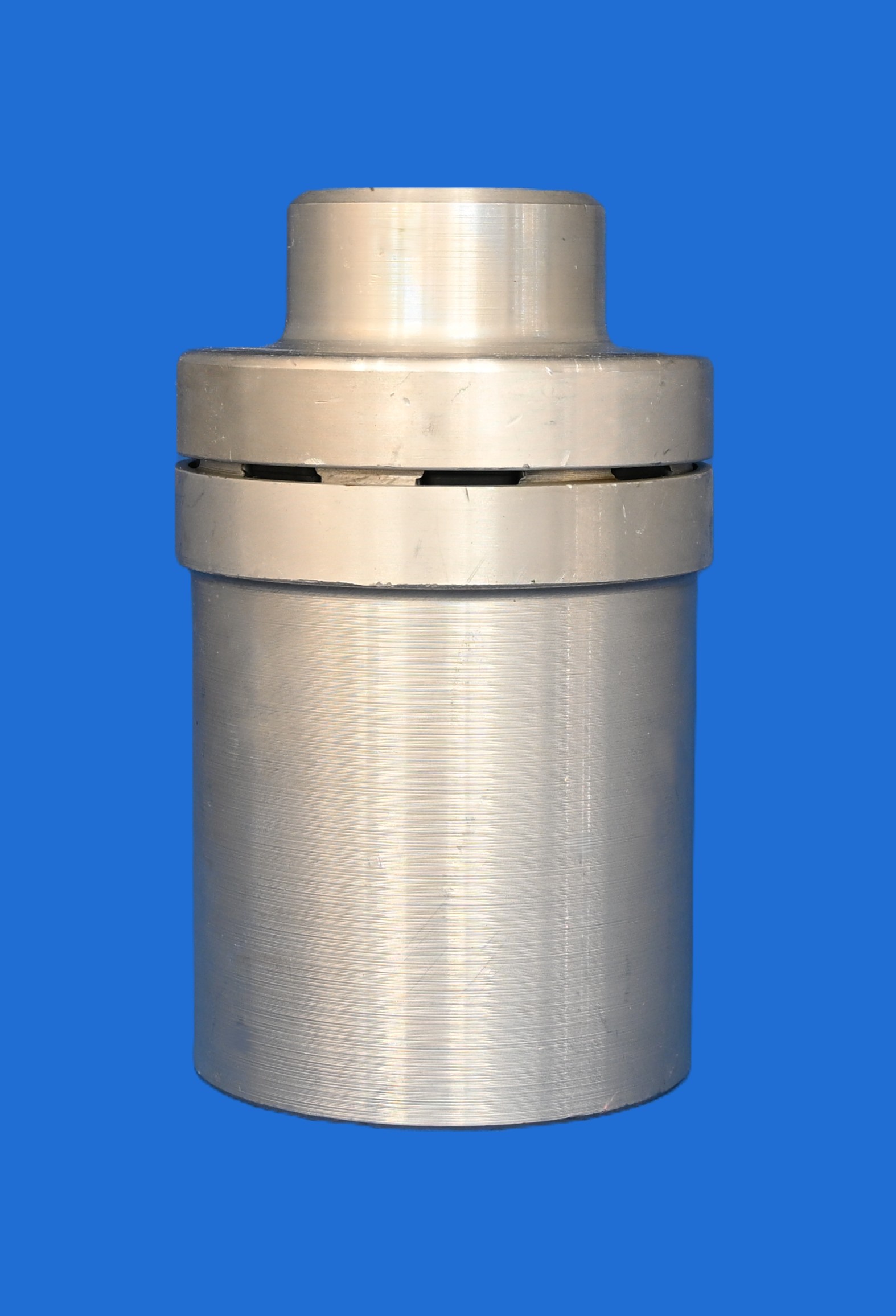

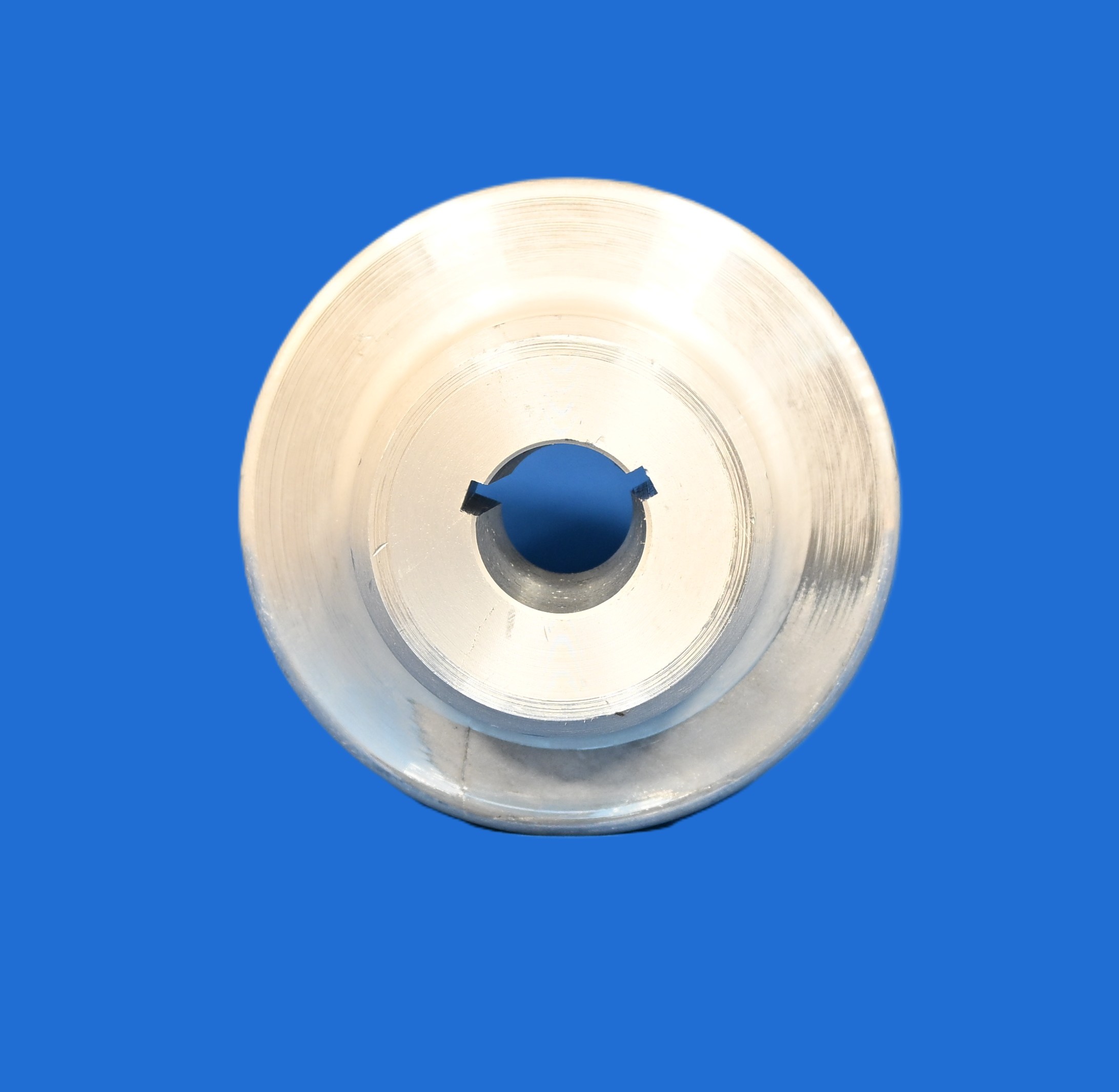

L’accouplement élastique complet ND108 est un composant mécanique essentiel pour la transmission de puissance entre un moteur et une pompe ou toute autre machine tournante, garantissant fiabilité et protection des équipements. Cet accouplement est idéal pour les applications industrielles exigeantes, combinant robustesse, flexibilité et durabilité.

• Demi-partie moteur : ND108D
  Assure la liaison directe avec l’arbre moteur et garantit une transmission de couple stable.

• Élément flexible élastique : R103
  Cette roue en matériau élastomère absorbe les vibrations, amortit les chocs et compense les légers désalignements axiaux, angulaires ou radiaux. Elle contribue également à réduire le bruit et à prolonger la durée de vie des machines couplées.

• Demi-partie pompe / machine : ND108Q35
  Conçue pour s’adapter à l’arbre de la pompe ou de la machine entraînée, elle assure un montage sûr et durable.

Une fois assemblé, l’accouplement forme un ensemble complet et parfaitement aligné, capable de transmettre le couple tout en protégeant les machines des contraintes mécaniques comme les vibrations, les impacts ou les défauts de positionnement.

Chez Hydrau-Havre, cet accouplement est proposé en ensemble complet, offrant une solution fiable et économique pour les installations nécessitant une compensation efficace des vibrations et des désalignements.

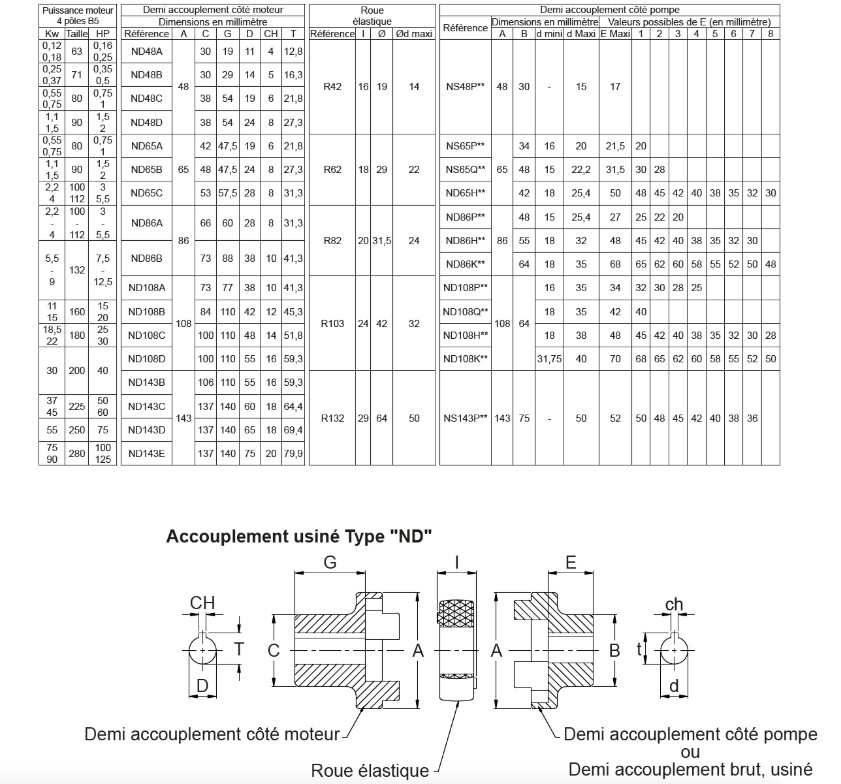

CARACTÉRISTIQUES TECHNIQUES

• Puissance moteur 4 pôles B5 : 30 kW
• Taille : 200 mm
• HP : 40
• Flasque pompe : SAE B
• Diamètre arbre pompe : 22.22 mm

Demi accouplement côté moteur

• Référence : ND108D
• Dimension A : 108 mm
• Dimension C : 100 mm
• Dimension G : 110 mm
• Dimension D : 55 mm
• Dimension CH : 16 mm
• Dimension T : 59.3 mm

Roue élastique

• Référence : R103
• Dimension I : 24mm
• Diamètre intérieur : 42 mm
• Diamètre d max : 32 mm

Demi accouplement côté pompe

• Référence : ND108Q35
• Dimension A: 108 mm
• Dimension B : 64 mm
• Dimension d mini : 18 mm
• Dimension d maxi : 35 mm
• Dimension E maxi : 42 mm
