ÉLECTROVANNE 5/2 G1/4 » 24VCC NBR – 2636089024602400

Description

Référence : 2636089024602400

L’électrovanne pneumatique 5/2 G1/4″ – 24 V CC est conçue pour le contrôle et la distribution de l’air comprimé dans les systèmes automatisés et installations industrielles. Grâce à sa configuration 5/2 voies, elle dispose de cinq orifices et deux positions de commande, permettant d’inverser ou de contrôler le flux d’air dans les circuits pneumatiques, notamment pour la commande de vérins double effet et d’autres actionneurs. Son filetage standard G1/4″ permet une intégration simple dans de nombreux systèmes pneumatiques nécessitant un débit modéré d’air. Alimentée en 24 V courant continu, elle est parfaitement adaptée aux environnements industriels et aux systèmes électriques automatisés.

Chez Hydrau-Havre, nous proposons cette électrovanne en très bon état, afin de garantir un fonctionnement fiable et durable dans vos installations pneumatiques.

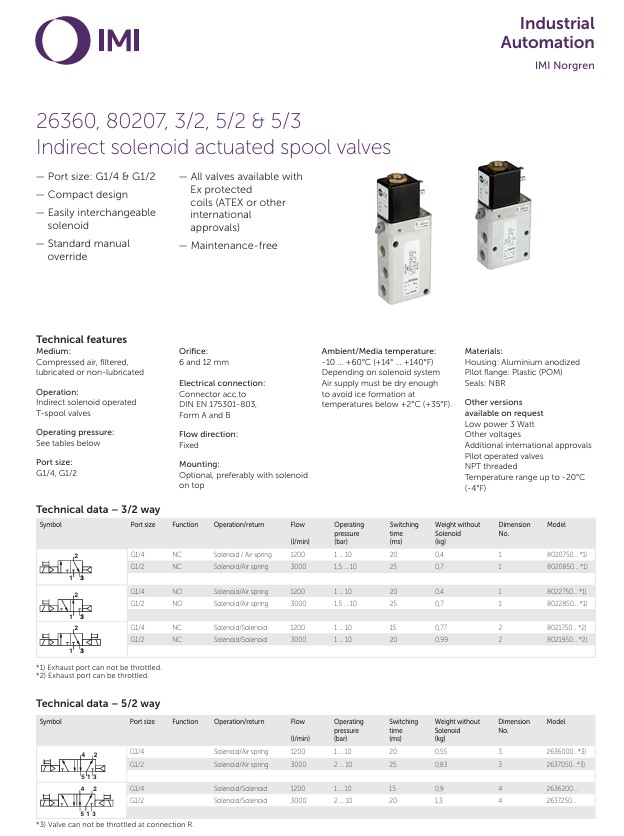

CARACTÉRISTIQUES TECHNIQUES

• Type de vanne : 5/2
• Filetage : G1/2 et G1/4
• Fonctionnement : distributeurs à tiroir en T à commande électromagnétique indirecte
• Orifice : 6 et 12 mm
• Raccordement électrique : connecteur conforme à la norme DIN EN 175301-803, formes A et B
• Sens d’écoulement : fixe
• Température du fluide : entre 10 °C et 60 °C selon le système de solénoïde ; l’air d’alimentation doit être suffisamment sec pour éviter la formation de givre à des températures inférieures
• Matériaux corps : aluminium anodisé
• Matériaux bride pilote : plastique (POM)
• Joints : NBR

G1/4

• Fonctionnement : électroaimant/ressort pneumatique
• Débit : 1 200 l/min
• Pression de service : 1-10 bar
• Temps de commutation : 20 ms
• Poids sans électroaimant : 0,55 kg
• Dimensions : 3

G1/2

• Fonctionnement : solénoïde/ressort pneumatique
• Débit : 3 000 l/min
• Pression de service : 2-10 bar
• Temps de commutation : 25 ms
• Poids sans solénoïde : 0,83 kg
• Dimensions : 3

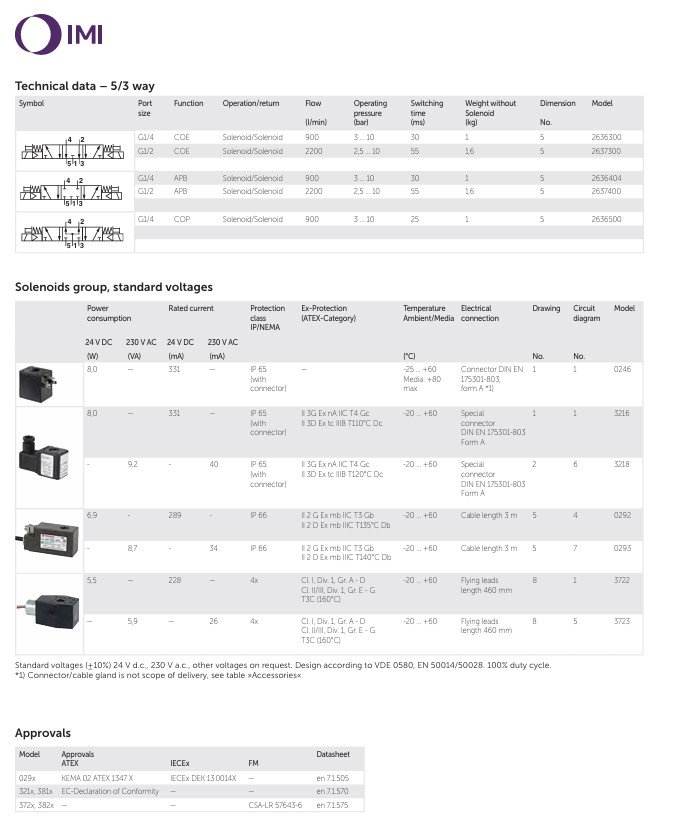

BOBINE

• Alimentation : 24 V CC (courant continu)
• Consommation électrique : 8 W
• Courant nominal : 331 mA
• Indice de protection : IP 65
• Température du fluide : -25 à 60 °C
• Température maximale du fluide : 80 °C
• Raccordement électrique : Connecteur DIN EN 175301-803, (forme A*1)
