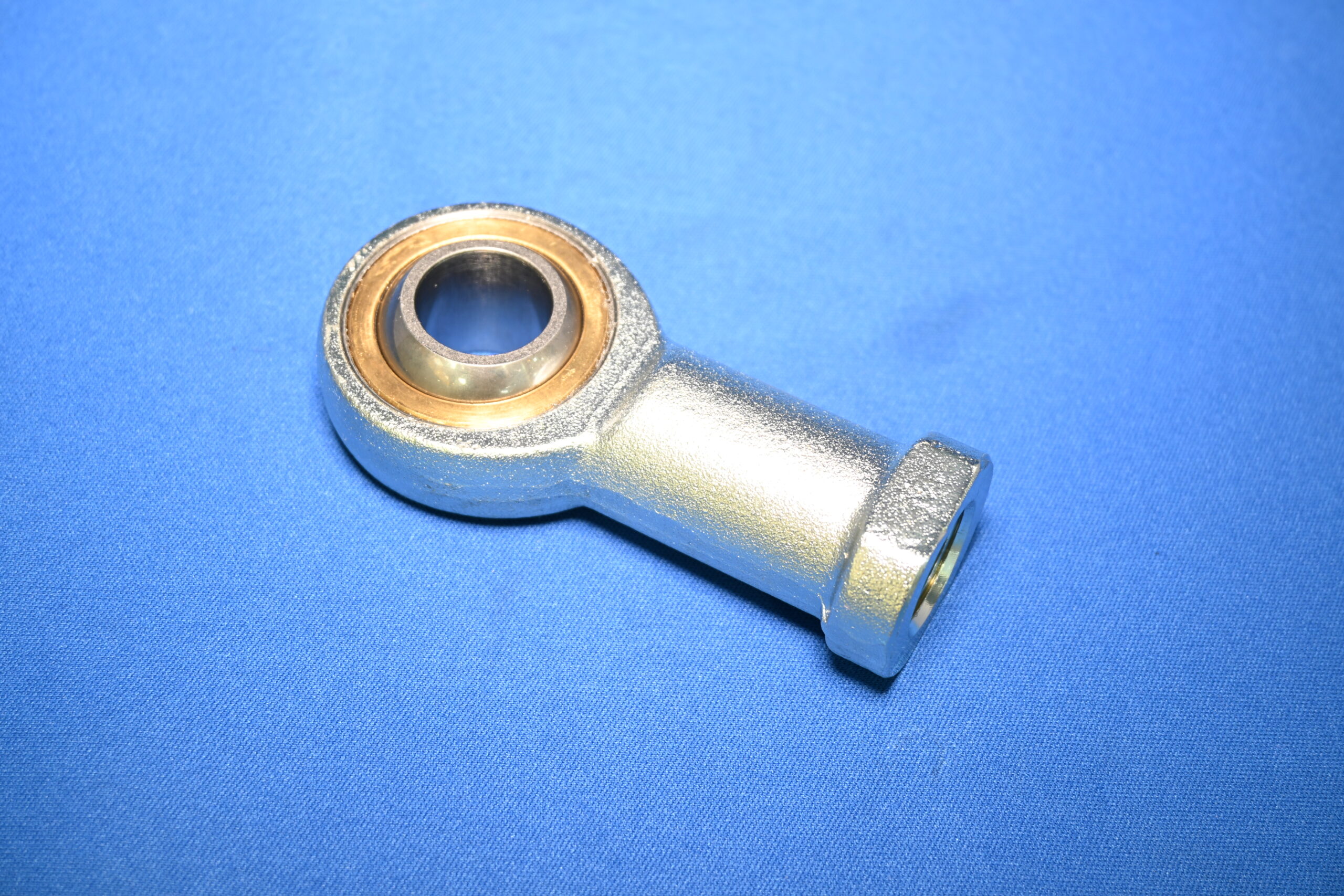

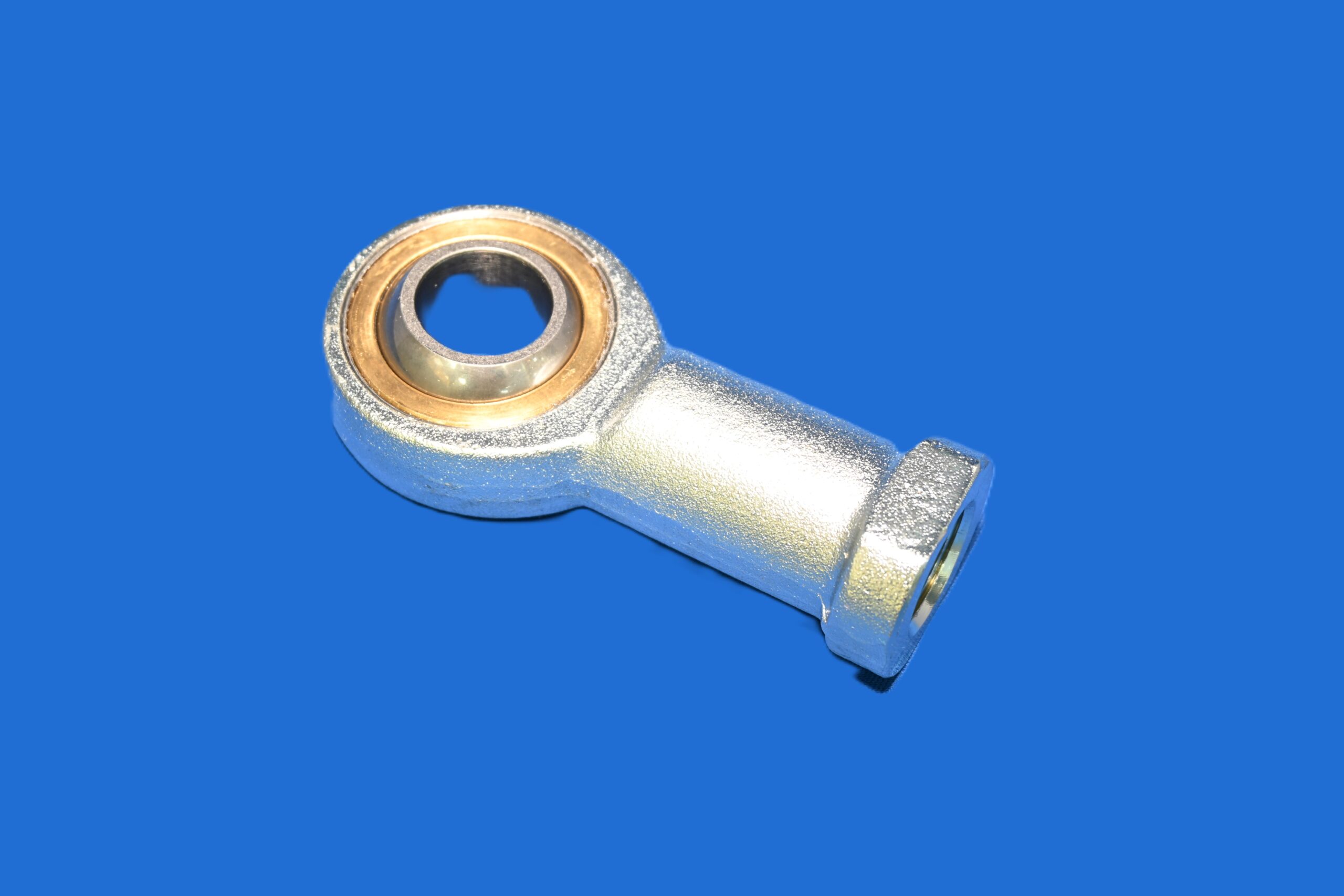

EMBOUT À ROTULE FEMELLE M20 PAS À DROITE – GIKR20-PW

Description

Référence : GIKR20-PW

L’embout à rotule GIKR20-PW est un élément mécanique conçu pour assurer des liaisons articulées fiables dans les systèmes industriels, hydrauliques ou mécaniques. Doté d’un filetage interne à droite, il permet une fixation simple et robuste sur différents types de tiges ou de structures. Cet embout est sans entretien grâce à son revêtement de glissement en film PTFE, qui réduit les frottements et garantit un fonctionnement fluide sur le long terme. Sa bague extérieure en bronze assure une excellente résistance mécanique ainsi qu’une grande durabilité, même dans des conditions d’utilisation exigeantes. Conforme à la norme DIN ISO 12240-4, série de dimensions K, forme F, il est proposé en version ouverte, facilitant son montage et son intégration dans différents assemblages mécaniques.

Chez Hydrau-Havre, nous vous proposons cet embout à rotule de haute qualité, alliant robustesse, fiabilité et facilité d’installation, idéal pour vos applications hydrauliques et industrielles exigeantes.

CARACTÉRISTIQUES TECHNIQUES

• Type : Embout à rotule
• Filetage : Interne, à droite
• Entretien : Sans entretien
• Revêtement de glissement : Film PTFE
• Bague extérieure : Bronze
• Norme : DIN ISO 12240-4
• Série de dimensions : K
• Forme : F
• Version : Ouverte

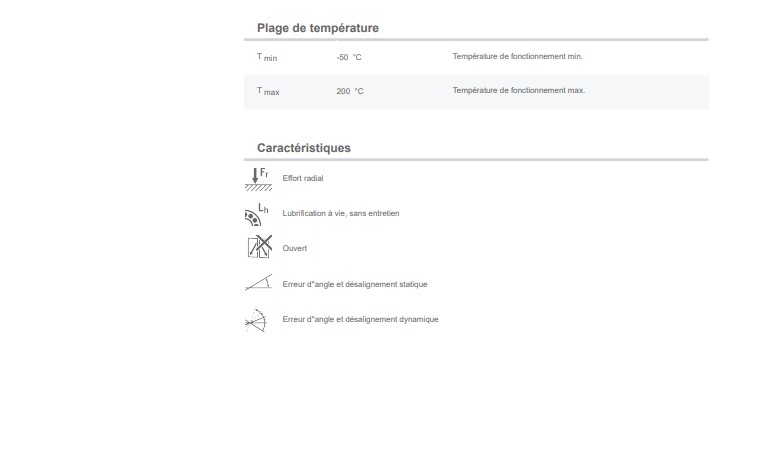

• Température : -50 à 200°C

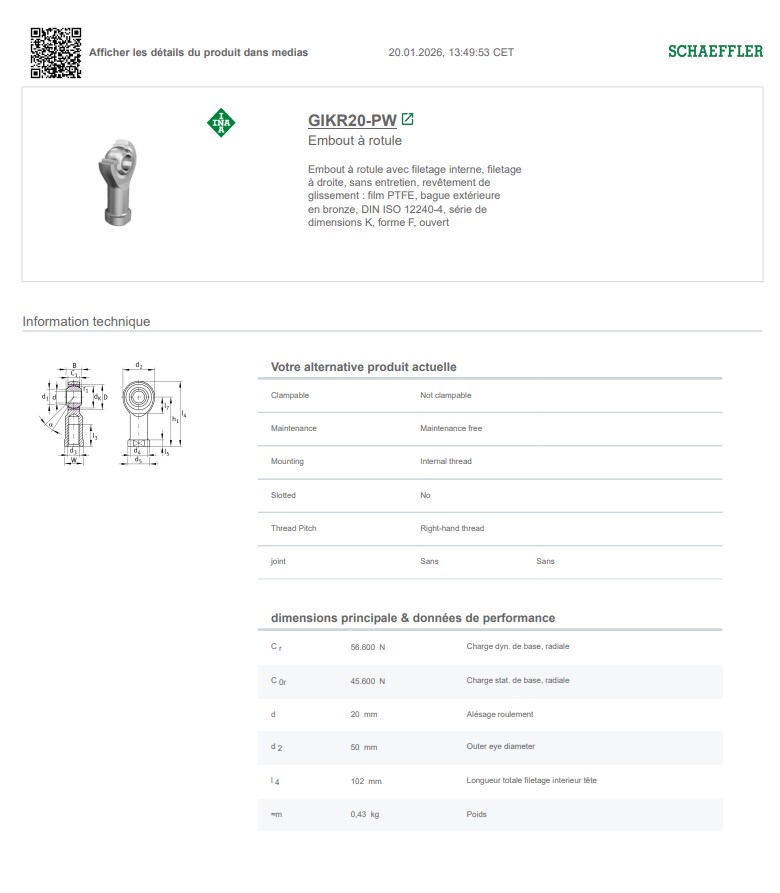

• Charge dynamique de base : 56.600 N
• Charge statique de base radiale : 45 600 N
• Dimension d : 20 mm
• Dimension d2 : 50 mm
• Dimension l4 : 102 mm

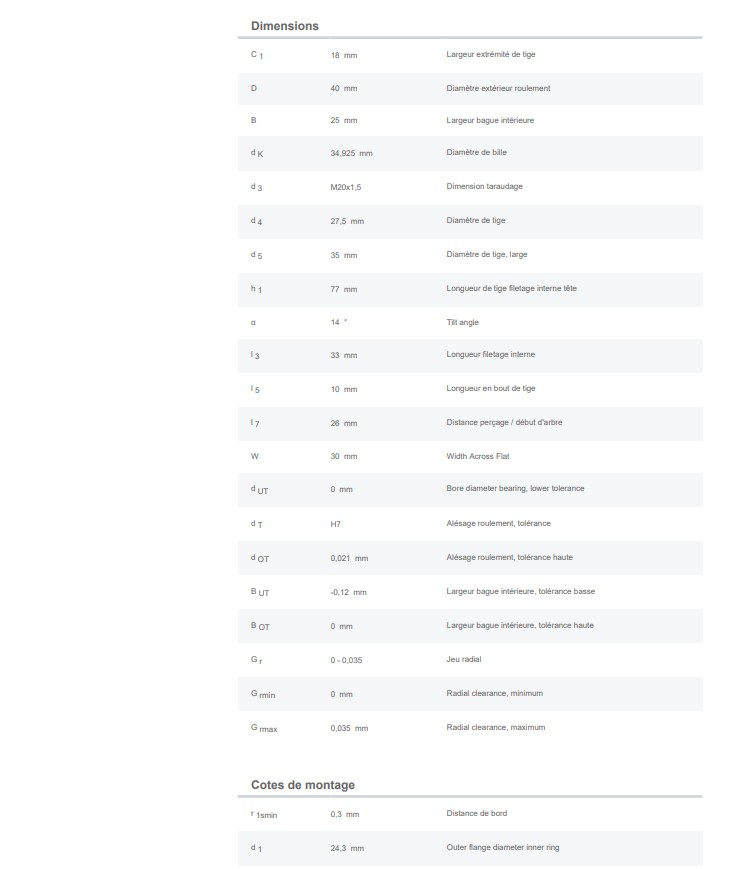

• Dimension C1 : 18 mm
• Dimension D : 40 mm
• Dimension B : 25 mm
• Dimension dK : 34.925 mm
• Dimension d3 : M20 x1.5
• Dimension d4 : 27.5 mm
• Dimension d5 : 35 mm
• Dimension h1 : 77 mm
• Dimension a : 14°
• Dimension l3 :33 mm
• Dimension l5 : 10 mm
• Dimension l7 : 26 mm
• Dimension w : 30 mm
