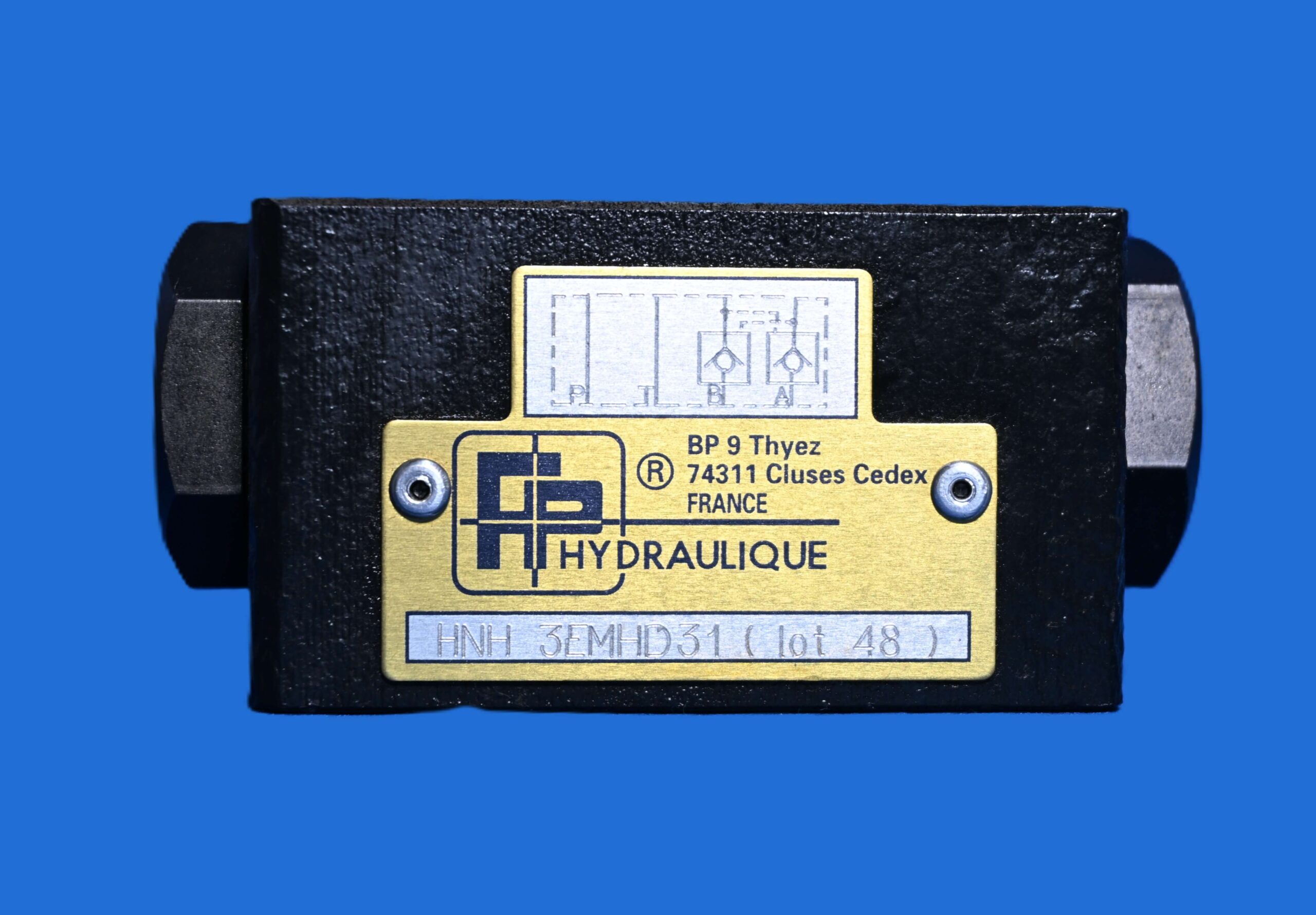

VANNE HYDRAULIQUE MVPP-D/50 1502101 – HNH 3EMHD31

Description

Référence : HNH 3EMHD31

La vanne hydraulique MVPP-D/50 1502101 est un composant utilisé dans les installations hydrauliques industrielles pour assurer le maintien et la sécurité des mouvements de vérins hydrauliques. Ce modèle est équipé d’un double clapet anti-retour piloté permettant de bloquer efficacement une charge en position tout en empêchant les mouvements involontaires du circuit. Conçue pour un montage de type sandwich CETOP 3, elle peut fonctionner sous une pression élevée allant jusqu’à 350 bar avec un débit maximal de 50 litres par minute. Ce type de vanne est couramment utilisé dans les machines industrielles, les équipements de levage et les systèmes hydrauliques nécessitant une grande fiabilité de maintien et de contrôle des charges.

CARACTÉRISTIQUES TECHNIQUES

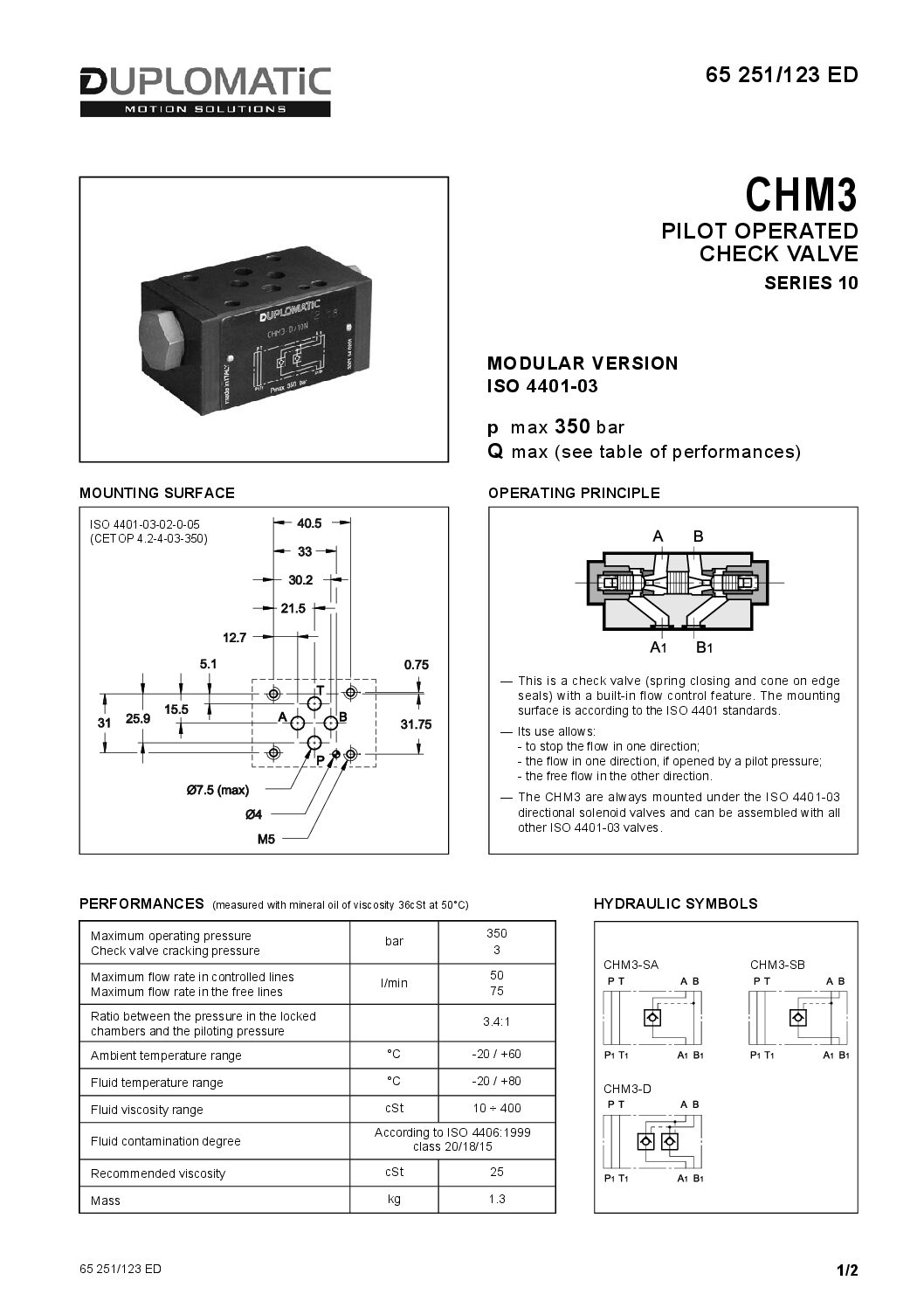

• Équivalent : CHM3-D/10N
• Série : 10
• Pression de service maximale : 350 bar
• Pression d’ouverture du clapet anti-retour : 3 bar
• Débit maximal dans les conduites pilotées : 50 L/min
• Débit maximal dans les conduites libres : 75 L/min
• Rapport entre la pression dans les chambres verrouillées et la pression de pilotage : 3.4:1
• Plage de température ambiante : -20 / +60 °C
• Plage de température du fluide : -20 / +80 °C
• Plage de viscosité du fluide : 10 ÷ 400 cSt
• Degré de contamination du fluide : selon ISO 4406:1999, classe 20/18/15
• Viscosité recommandée : 25 cSt
• Configuration : joint sur les conduites A et B de l’actionneur
• Joints : Joints pour huiles minérales (standard)
