ROTULES DURBAL – BEF 10-20-501

Description

Référence : BEF 10-20-501

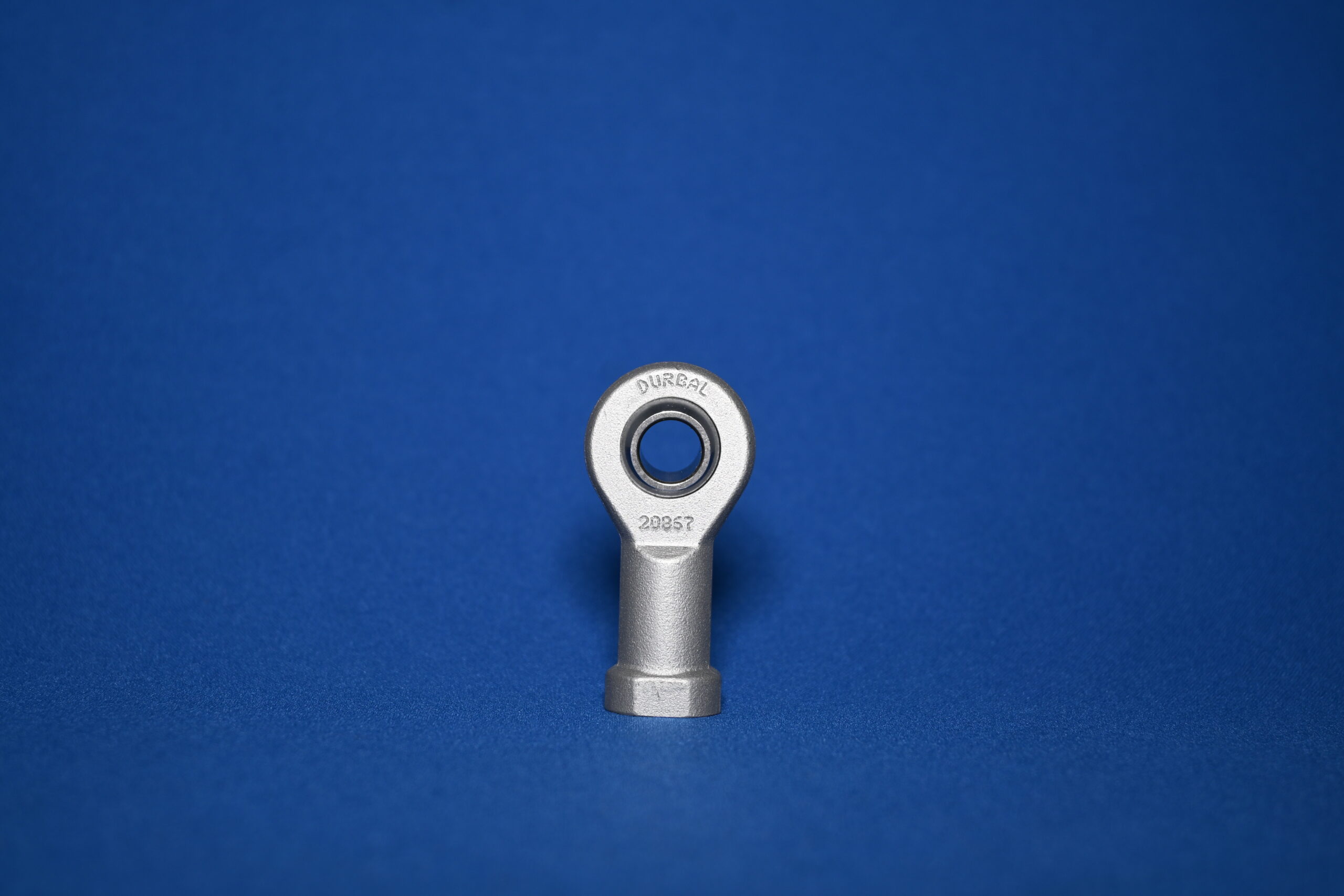

La rotule DURBAL BEF 10-20-501 Classic Line est un composant d’articulation mécanique de haute précision, spécialement conçu pour assurer des liaisons pivotantes fiables au sein de systèmes de commande et de transmission de mouvement. Produite par DURBAL, elle appartient à la gamme Classic Line, reconnue pour sa solidité, sa durabilité et son fonctionnement nécessitant peu d’entretien. Il s’agit d’un embout à rotule (rod end) à filetage femelle, permettant un montage direct sur une tige ou une tringle filetée pour une installation simple et sécurisée.

Chez Hydrau-Havre, nous proposons cette rotule en très bon état, idéale pour les applications industrielles nécessitant solidité et précision.

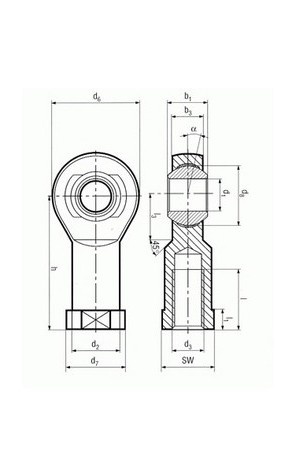

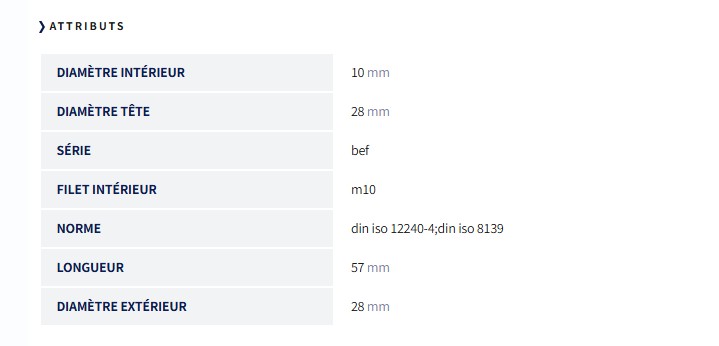

CARACTÉRISTIQUES TECHNIQUES

• Diamètre d’alésage (d) : 10 mm — adapté pour une tige/axe de 10 mm.
• Diamètre extérieur de la tête : 28 mm — taille globale de l’embout.
• Largeur du palier intérieur : 14 mm — largeur de la bague interne du palier.
• Largeur externe du corps : ~10,5 mm.
• Longueur totale : ~57 mm — longueur de l’embout complet.
• Longueur du filetage : ~20 mm.
• Hauteur au centre de rotation : environ 43 mm.
• Type de filetage : filetage interne M10 à droite (sens standard).
• Gamme / Série : Classic Line — conception maintenance-free (sans entretien).
• Normes : conforme aux DIN ISO 12240-4 et DIN ISO 8139 pour rotules et embouts de liaison mécanique.
